節目制作系統快速發展，索尼系統攝像機始終立于技術前沿，不斷推陳出新，助力實現用戶日益多元的需求。系統攝像機有一些和系統相關的非常規功能，屬于資深工程師嚴選推薦，以下讓我們一同探尋這些深度（秘密）的系統應用功能。

本文分為上下篇。上篇側重系統攝像機和連接有關的深度功能介紹，下篇主講攝像機使用功能和配置的擴展，增加攝像機系統應用深度和方便性。

注：以下攝像機功能主要應用于HDC-3500/5500/P50系列，可能無法全部應用于其它型號攝像機。

設備接口功能拓展，增強攝像機的系統應用功能

1. HDC攝像機的三種系統連接方式

傳統實現方式： 系統攝像機通常是工作在機頭和CCU的訊道標準連接方式。

可選/新增用法： 還有以下兩種在系統中的使用方式。

1）機頭連接IP擴展適配器的方式： 利用HDCE-TX30/TX50 緊湊型IP擴展適配器（1/3機架寬），連接攝像機機頭，直出IP和SDI信號。

2）機頭單獨使用的方式：不止是單機，也具有系統應用所需功能。

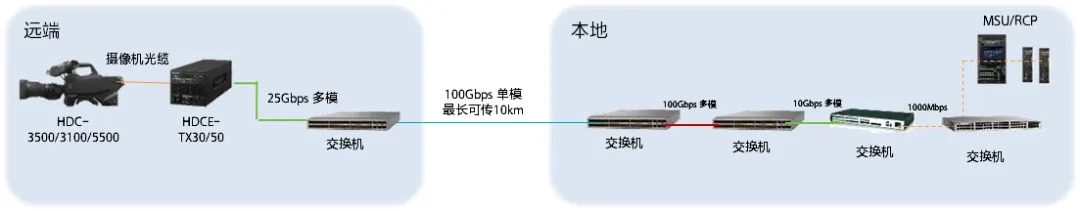

1）TX30/TX50應用場景： 通過ST2110 IP網絡實現遠程制作，共享制作。TX30/50具有IP和SDI接口輸出，還有JPEG-XS壓縮信號選項，支持返送、IP 通話和IP Tally完整的訊道功能。

2）機頭單獨使用應用場景：無線訊道應用時，比如HDC-3500和CBK-RPU7連接，具有返送/Tally/RCP等直連功能。

2. RCP 直接輸入Tally信號點亮機頭

攝像機機頭Tally傳統實現方式：以往攝像機的Tally信號來自CCU，必須將Tally信號輸入給CCU才可點亮攝像機機頭。

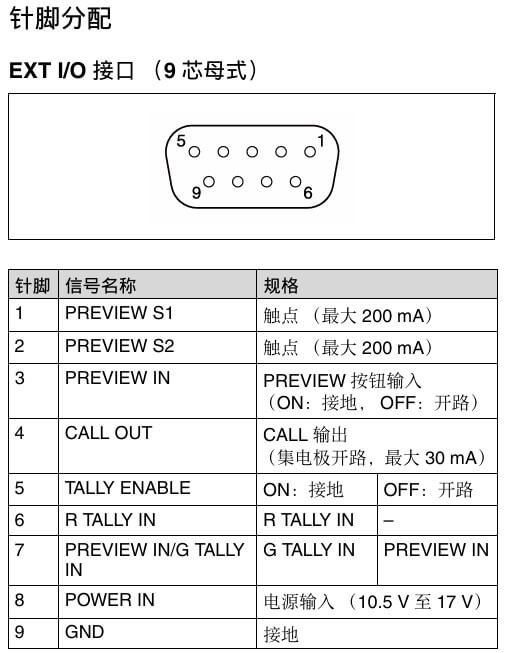

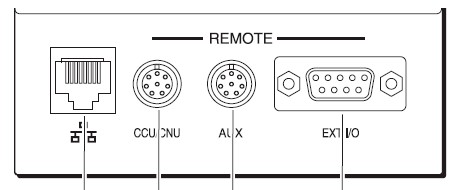

可選/新增用法：連接攝像機的RCP 現已支持接入Tally功能，通過RCP的EXT I/O接口可以單獨輸入GPI Tally信號，無需來自CCU的Tally信號，就可以點亮機頭Tally指示燈。

典型應用場景：對于無線和微波機位，需要攝像機機頭可實現點亮Tally。但此時攝像機機頭沒有連接索尼CCU，那么可在制作系統中將Tally信號輸入給對應攝像機機頭的RCP，無線或微波設備將RCP信號送到機頭，從而實現點亮攝像機機頭及尋像器的Tally。

注意：攝像機機頭需要設置為LEGACY mode 或 BRIDGE mode，不支持MCS mode.

3. 機頭直接輸入IP Tally信號點亮機頭

攝像機機頭Tally傳統實現方式：以往攝像機的Tally信號來自CCU，必須將Tally信號輸入給CCU才可點亮攝像機機頭。

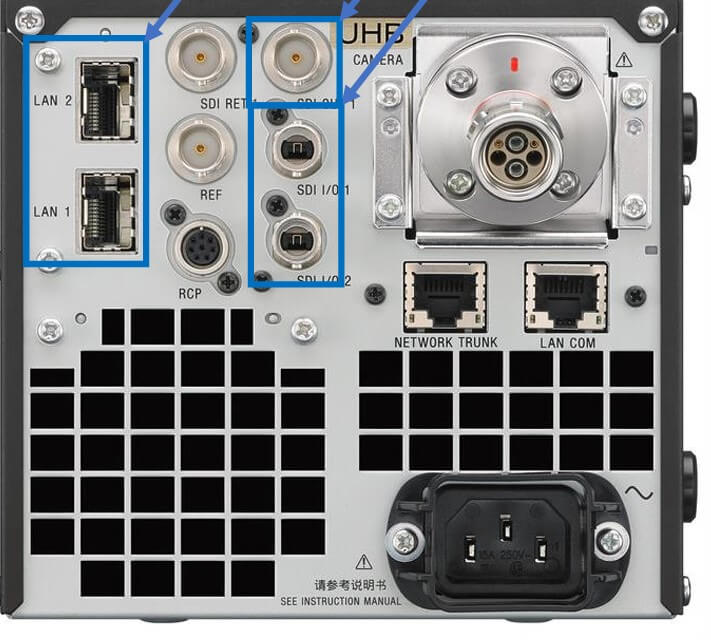

可選/新增用法：HDC-3500/5500在機頭上擁有NETWORK TRUNK RJ45網絡接口, 該接口以往用于攝像機機頭與CCU之間進行普通網絡信號透傳，新版本攝像機支持給這個接口單獨設定IP地址，那么通過給這個網絡接口輸入系統的IP Tally信號（支持TSL協議），無需來自CCU的Tally信號，就可以點亮機頭Tally指示燈。IP Tally連接簡單，設置方便，是一種新的實用連接方式。

典型應用場景：對于遠程制作的單機，需要攝像機機頭可實現點亮Tally。此時攝像機機頭沒有連接索尼CCU，那么可在制作系統中將IP Tally信號傳輸?shù)綌z像機現場，通過交換機輸出網線給攝像機機頭的NETWORK TRUNK RJ45網絡接口，從而實現點亮攝像機機頭的Tally。

4. 機頭直接輸入IP或422/232 形式的RCP控制信號

原有方式：HDC-3500/5500攝像機機頭支持8芯控制信號接口，通過這個接口連接RCP, 滿足常規使用。常規使用就是機頭連接CCU，通過CCU可使用8芯RCP接口或者網絡接口兩種方式連接RCP。

可選/新增用法：HDC-3500/5500不連接CCU，作為單機使用時，可以增加IP 接口，RS-422A/RS-232C接口連接RCP。

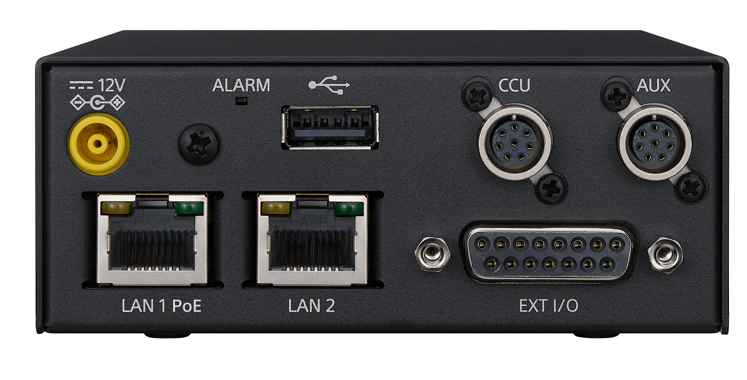

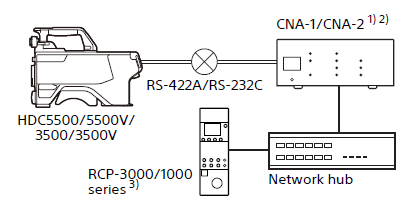

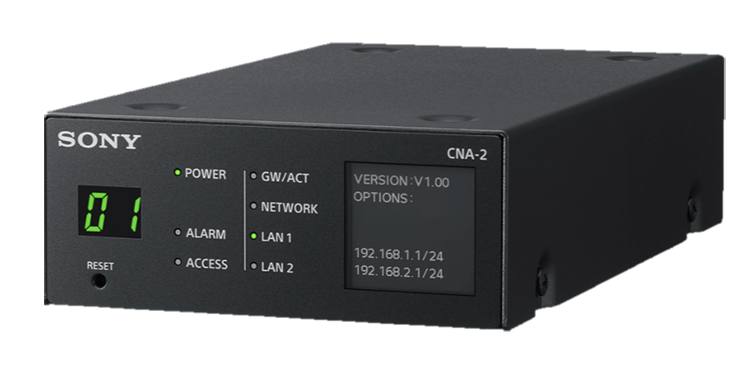

1） 實現方法：使用CNA-2 轉換單元，將攝像機的RCP控制信號轉成IP信號和422/232信號。如圖所示，CNA-2 是個小魔盒，可以將RCP控制信號轉換成不同信號方式。

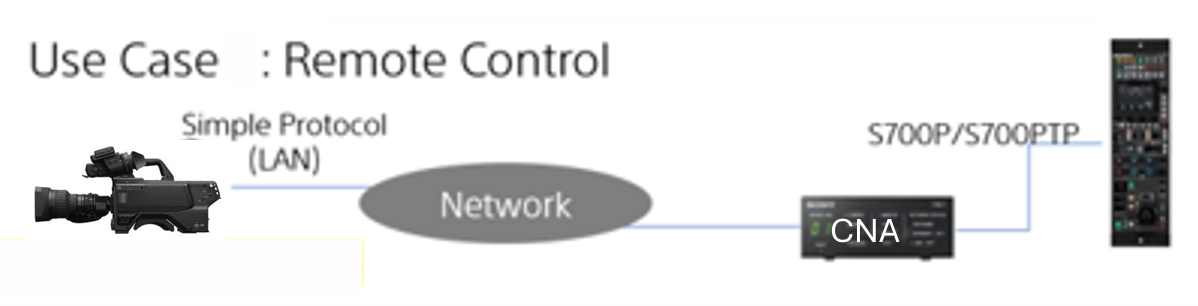

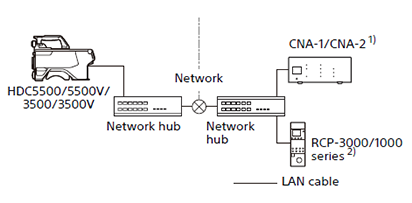

2） IP信號：在機頭上擁有NETWORK TRUNK RJ45網絡接口, 該接口以往用于攝像機機頭與CCU之間進行普通網絡信號透傳，現在可以利用這個接口接入來自CNA的IP RCP控制信號（Simple Protocol 控制信號）。

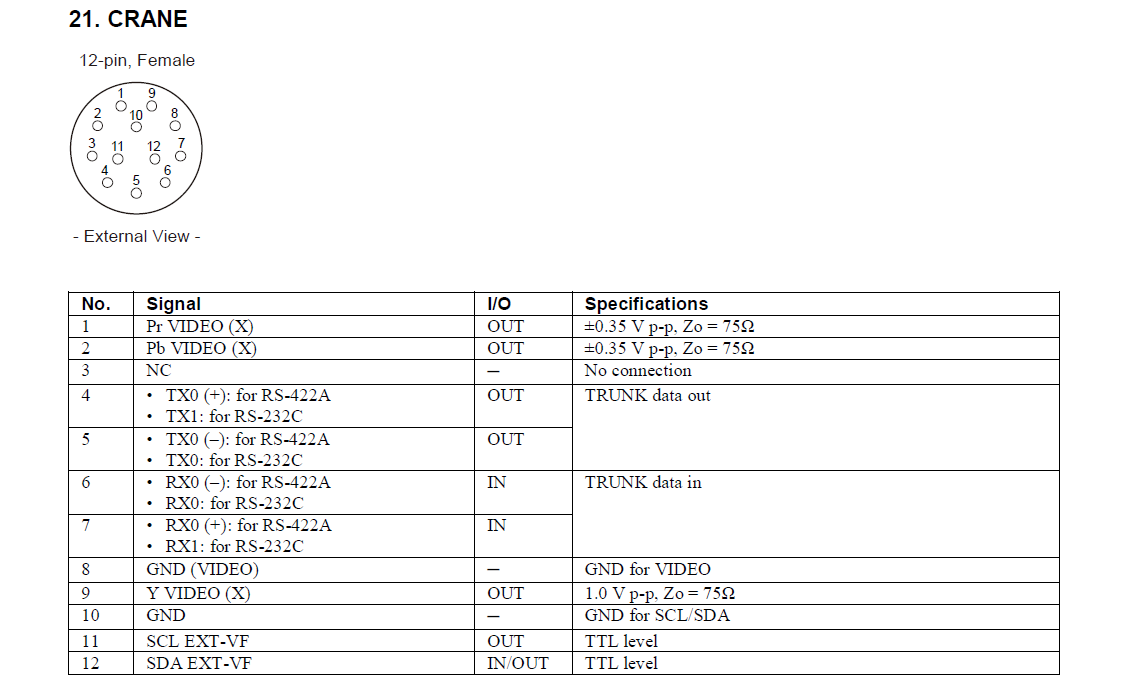

3）422/232信號：利用機頭的CRANE接口，連接轉換后的422/232 RCP 控制信號。

典型應用場景：網絡延遲大的情況下，帶寬在100kbps以上，比如無線傳輸情形下可以選擇以上兩種方式實現控制信號的傳輸。

還有就是遠程制作時，遠端機頭的視頻信號直接連接傳輸編碼器，近端RCP 控制信號可以利用IP網絡實現對機頭的連接。

5. 機頭直接接入PGM信號，實現RET返送監看功能

傳統用法：系統攝像機的RET返送監看功能，通常是連接CCU后實現。機頭單獨使用時，基本放棄RET返送監看功能，或者少數情況下會增加額外設備，顯示PGM返送監看。

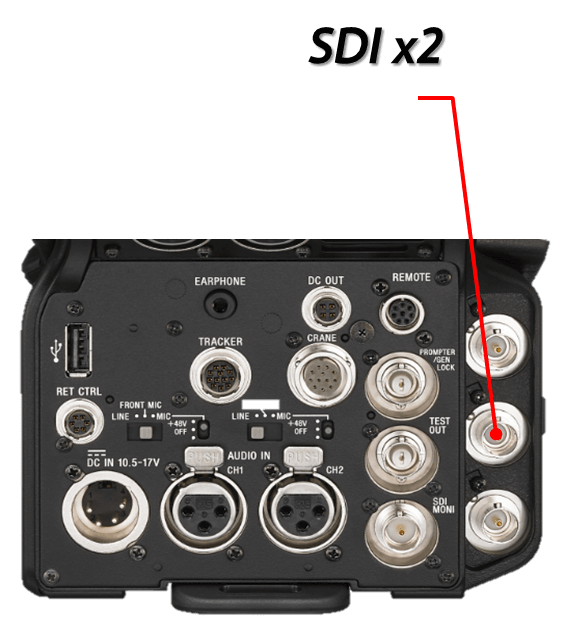

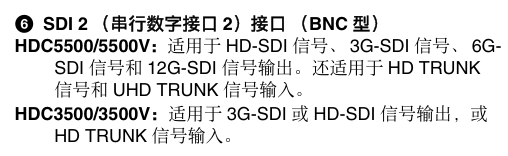

可選/新增用法：HDC-3500/5500在機頭上擁有多個SDI接口，其中SDI 2接口不僅支持輸出攝像機信號，還支持配合RPU7等無線雙向傳輸設備輸入RET信號后，通過攝像師伺服切換顯示在尋像器中，實現返送接入監看這個系統訊道機功能。

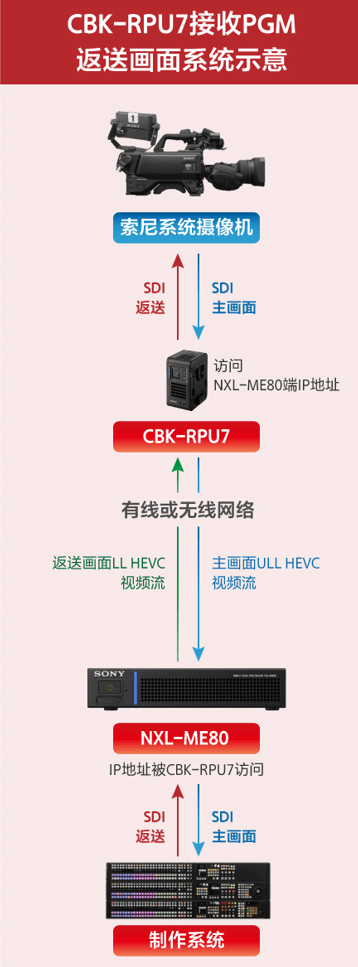

典型應用場景：對于無線制作機位，攝像機機頭不連接CCU使用，需要實現訊道機功能，比如PGM返送監看。通過在機頭SDI2輸入返送信號后，就可以獲得所需功能。比如今年春晚的無線機位，索尼CBK-RPU7連接索尼系統攝像機，在接收攝像機視頻輸入的同時，提供一路PGM返送信號給攝像機，帶來了完整的轉播拍攝功能，提供了高質量的節目拍攝。

6. 網線替代GPI 信號，一根網線傳輸Tally, RCP Joystick（Override）, MSU 調度信號

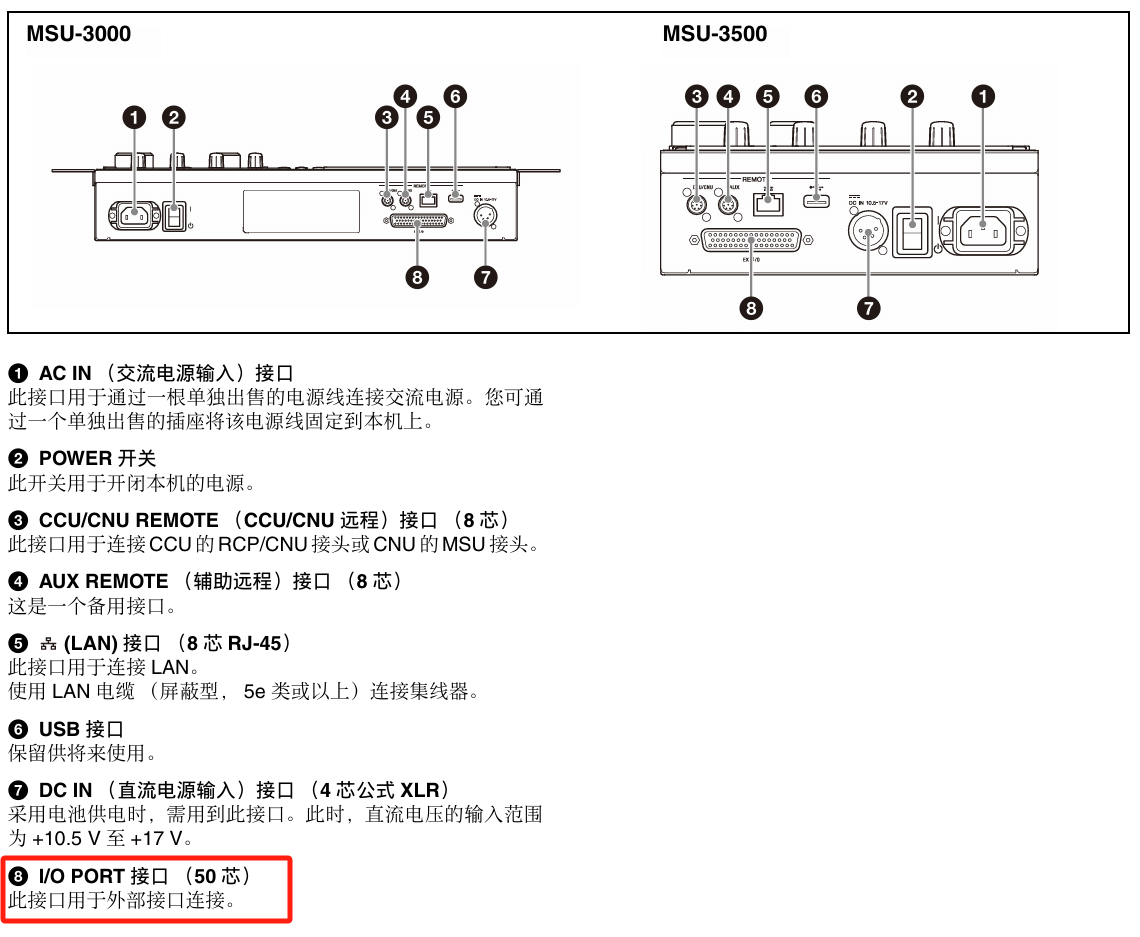

傳統用法：以往，攝像機系統中的Tally，RCP Joystick和MSU攝像機調度信號都需要單獨的GPI信號連接，具體就是需要將Tally/集控系統主機分別連接CCU GPI多芯接口、RCP和MSU的GPI多芯接口。

可選/新增用法：CCU、RCP、MSU和Tally/集控系統主機之間，已經支持通過網線連接，不僅能實現IP Tally傳輸，還支持Joystick功能和MSU調度功能。僅需一條網線，配合Tally或集控軟件，就能替代以往多條線的連接，大大簡化了連接工作，尤其在EFP系統，將減少工作人員壓力。

典型應用場景：在EFP系統中，日常連線工作繁多，此時單網線集成多信號傳輸非常實用：

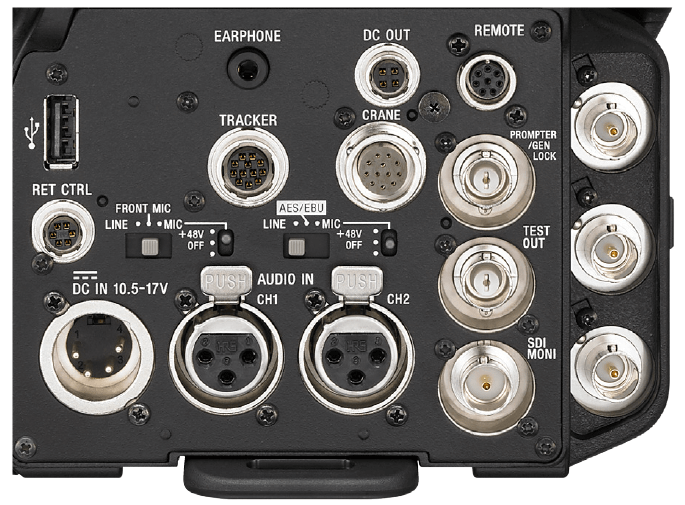

7. 機頭TRACKER和CRANE接口，輸出通話，Tally，RS422A/232C信號

傳統用法：機頭的TRACKER和CRANE接口，容易被忽視。這兩個接口提供了豐富的對外輔助信號傳輸能力。

可選/新增用法：HDC攝像機采用常規連接方式，就是機頭連接CCU時，可以看成是一種傳輸多種信號的光傳輸設備，從而在機頭利用TRACKER接口輸出三色Tally信號，通話信號，使用CRANE接口提供422/232信號，還有分量視頻信號。

1） 搖臂監視器Tally：TRACKER接口可輸出Tally信號，將此接口引到搖臂上帶有Tally功能的索尼監視器或Tally燈上，即可實現與攝像機同步的Tally狀態顯示。

2） 現場特種設備控制信號：CRANE接口提供422/232信號輸出，現場的特種設備可以利用這個接口實現和攝像機信號一起傳輸。

3）現場額外的通話需求：可以利用TRACKER接口的通話信號支持。

上篇系統攝像機和連接有關的深度功能介紹到此結束。下篇將主講攝像機的使用功能和配置的擴展，增加攝像機系統應用深度和方便性。敬請期待！
