簡介

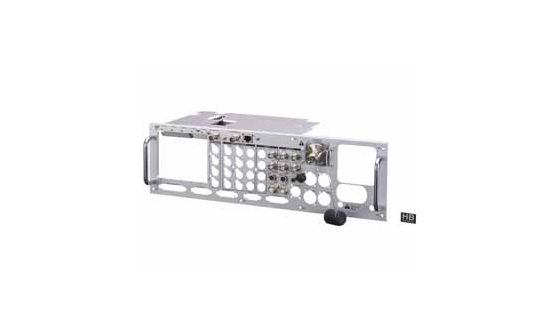

HKCU-HB10 光纖傳輸單元是 HDCU-1000 CCU 的升級版，它將 CCU 與適當裝配的攝像機之間的信號傳輸比特率翻倍到 3G（3 千兆/秒）。具有此增強功能的 CCU 能夠作為完整的 1080/50p 或 60p 制作系統工作。
升級的 CCU 和攝像機將可用于未來 3G 和 3D 視頻環境中。
升級的 CCU 和攝像機將可用于未來 3G 和 3D 視頻環境中。
支持 1080/50p、60p 信號輸出
憑借 SMPTE425M 單鏈路選項功能，CAM-CCU 之間的 3G 高比特率傳輸支持來自 CCU 的 1080/50P、60P 信號輸出。
支持 RGB 444 信號輸出。
CAM-CCU 之間的 3G 高比特率傳輸支持來自 CCU 的 RGB 444 信號輸出（此功能將于今年秋季提供）。
干線操作
干線操作提供雙攝像機系統 2CAM-2CCU 或子攝像機系統 2CAM- 1 CCU 操作，其提供較少的布線操作
支持高清 SDI 提示器信號傳輸
可對高清 SDI 提示器進行配置，其作為高品質提示器或地面監視器系統有用。
屬性
支持 1080/50p、60p 信號輸出
攝像機與 CCU 之間的 3G 高比特率傳輸。可選 SMPTE425M 單鏈路功能
支持從 CCU 輸出的 RGB 444 信號*
攝像機與 CCU 之間的高比特率傳輸支持從 CCU 輸出的 RGB 444 信號*
*此功能已于 2010 年秋季提供
*此功能已于 2010 年秋季提供
干線操作
新型高比特率功能可在干線模式下使用，能通過一條電纜將兩臺攝像機與兩個 CCU 相連。
此外，兩臺攝像機可與一個 CCU 連接，其中子攝像機的遠程信號將添加到主攝像機的遠程信號中。兩者分別從 RCP 控制。在此操作模式下，計數器、內部通話系統和音頻在子攝像機中不起作用。
此外，兩臺攝像機可與一個 CCU 連接，其中子攝像機的遠程信號將添加到主攝像機的遠程信號中。兩者分別從 RCP 控制。在此操作模式下，計數器、內部通話系統和音頻在子攝像機中不起作用。
支持高清 SDI 提示器信號傳輸
可對 HKCU-HB10 進行配置以為高清 SDI 提示器提供優質的提示信號，還可以提供地面監視器系統。
規格
通用規格
功耗
7.9 W（僅 HKC-HB15）
工作溫度
-20°C 至 +45°C（-4°F 至 +113°F）
尺寸 (W x H x D)（不含突出部分）
SDI-95 板： 154 x 102 mm（6 1/8 x 4 1/8 英寸）
重量
1.0 kg (2 lb 3 oz)
高清干線輸入
BNC (x1)
SDI 1
BNC (x1)
