簡介
性價比出眾的輕薄型高清(1920 x 1080) LMD-A 系列監視器

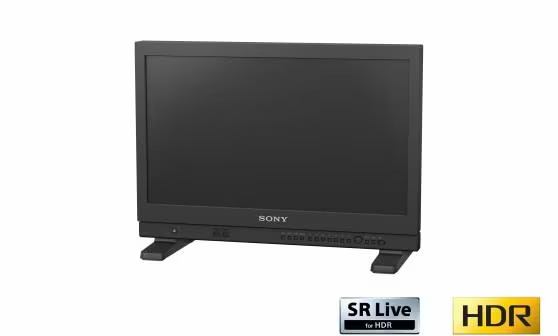

18.4 英寸 LMD-A 系列液晶監視器 LMD-A180 具有高清分辨率，采用輕盈小巧的設計。與所有 LMD-A 系列產品一樣，LMD-A180 提供相同的用戶界面設計、便利功能和出色的可操作性。LMD-A180、LMD-A240 和 LMD-A220 都保持了一致性，在同一網絡上使用時，可為用戶帶來諸多便利。此外，LMD-A 系列監視器具備多功能性，適合眾多不同的用戶應用，包括在演播室和現場節目制作使用?？墒褂弥绷麟娫矗瑤в斜趻彀惭b和軛式安裝孔，可選配防護套件(BKM-PL18)。此外，全新的攝像機聯動功能（例如攝像機和鏡頭元數據顯示及“雙畫面”功能）讓用戶能夠在現場和后期制作中非常便利地高效工作。
LMD-A180 擴展和增強了監視器的功能，能夠支持 4K 制作、購物頻道、現場和圖形應用。
索尼不斷對 LMD-A 系列產品加以改進。LMD-A180 實現了 HDR 功能，能夠滿足 HDR 制作的需求。
色彩一致性和 HDR 制作功能
得益于先進的 LCD 液晶屏技術，這款監視器的色域非常廣，與 BVM-HX3110、BVM-HX310、PVM-X3200、PVM-X2400、PVM-X1800 和 LMD-A240 的色域相同。這些監視器上的色彩保持相互一致。
LMD-A180 不僅具有經濟高效的優點，也是適用于HD HDR 和 4K HDR 制作的功能強大的入門級解決方案。該監視器支持 S-Log3(Live HDR) 的 EOTF，因而可以無縫集成到索尼 HDR 實時制作工作流程中。LMD-A180 還支持 ITU-R BT.2100(HLG)，可輕松與索尼便攜式攝像機集成，實現即時 HDR 工作流程。
它還支持 SMPTE ST2084、S-Log3、S-Log2 和 2.4(HDR)，可用于各種不同的視頻制作。
4K 制作功能
LMD-A180 可滿足 4K 系統對經濟實惠的高清監視器的需求。該監視器支持 ITU-R BT.2020 色彩空間，接受其中一路四鏈路 2SI 3G-SDI 信號。為了充分利用寬廣的色域，這款監視器提供 DCI-P3 和 S-GAMUT/S-GAMUT3/S-GAMUT3.cine 設置，并具有合適的 EOTF，如 2.6 gamma、S-Log3 和 S-Log2 。
屬性
色彩一致性和高動態范圍
得益于先進的 LCD 液晶屏技術，這款監視器的色域非常廣，與 BVM-HX3110、BVM-HX310、PVM-X3200、PVM-X2400、PVM-X1800 和 LMD-A240 的色域相同。這些監視器上的色彩保持相互一致。該監視器支持 ITU-R BT.2020、DCI-P3、S-GAMUT/S-GAMUT3/S-GAMUT3.cine、sRGB 和 Adobe RGB。
LMD-A180 支持 ITU-R BT.2100(HLG)*、SMPTE ST2084、S-Log 3、S-Log3(Live HDR)、S-Log2 和2.4(HDR) 的 EOTF 。在選擇某一種 HDR EOTF 時，該監視器會自動將面板的背光設置為最大亮度。
（憑借寬廣的色域，LMD-A180 可顯示非常接近 BVM-HX3110 等索尼主控監視器的色彩再現水平。這讓LMD-A180 能夠輕松順暢地集成到HDR制作工作流程中。）
*請參考 ITU-R BT.2100-2。系統 gamma 僅支持 1.2，適用于 Y 信號。
寬廣的色域
借助于先進的 LCD 液晶屏技術，LMD-A180 支持 ITU-R BT.2020、DCI-P3、S-GAMUT/S-GAMUT3/S-GAMUT3.cine、sRGB和Adobe RGB。
輕盈小巧，耗電量低
LMD-A180 采用獨特的設計，重量輕盈，體積小巧。這款監視器的耗電量低于 PVM-X1800 4K 圖像監視器。便利而節省成本的特性讓它深受用戶青睞。
優化的低延遲 I/P 轉換
I/P 轉換系統可根據輸入信號來提供自動優化的信號處理，具有很低的延遲（現場實測小于 0.5 場）。此系統可幫助用戶進行編輯和監看，適用于現場節目制作。
多種視頻輸入
LMD-A180 監視器帶有內置的標準輸入接口： 3G/HD/SD-SDI (x2)、HDMI (HDCP) 輸入 (x1) 和復合輸入 (x1)。
多種計算機輸入
通過 HDMI/DVI 接口可以接收多種計算機信號；分辨率范圍從 640 x 480 至 1680 x 1050 像素。
屏內顯示 (IMD) 功能
通過以太網使用外部遠程控制功能，可在屏幕上顯示視頻源名稱和 Tally 信息。LMD-A 系統監視器支持 TSL 系統協議。IMD 系統可以顯示歐洲語言文本，包括變音符和重音符號。
波形監視器、矢量示波器和音頻電平表顯示
在屏幕上可以顯示輸入信號的波形圖和矢量圖，還帶有 SDI 嵌入式 2 通道音頻電平表顯示。波形監視器和矢量示波器都具有不同的模式，波形監視器提供縮放功能（在 0 至 20 IRE 的區域），矢量示波器提供縮放功能（在中心黑色區域），用以調節白平衡。另外還可顯示指定行的波形。結合“雙畫面”功能，波形監視器和矢量示波器可以監看兩個攝像機信號。此外，音頻電平表可顯示來自 SDI 或 HDMI 輸入的嵌入式音頻信號。它可在屏幕上顯示通道 1 至通道 8，或通道 9 至通道 16。
偽色功能
根據來自攝像機的信號級別，監視器可以顯示偽色。隨著整個畫面的變化，可以輕松地看到曝光過度、曝光不足或曝光適當?shù)乃?。根?jù)需要，您可以調節這些等級，并打開或關閉偽色的標尺*。
* 偽色標尺本身僅支持 0.45 OETF 信號。
可選配的保護套件 (BKM-PL18)
該配件為 LMD-A180 監視器提供 AR 涂層的防護面板及防撞護角，旨在防止監視器遭受刮劃和沖擊。當出租這些監視器時，該配件帶來的益處是非常明顯的，例如有助于減少面板損壞，顯著降低面板更換的次數，減少租賃周期內的故障時間。
* 可選配的保護套件無法與機架安裝支架 (MB-L18) 一同安裝。
軛式安裝和壁掛安裝
該監視器具有更多其他特性，包括：時間碼顯示（支持 LTC/VITC）；安全區域標記，隱藏說明文字信號顯示（EIA/CEA-608 和 EIA/CEA-708，僅SDI），8 通道音頻電平表顯示，通過 HDMI 輸入實現的計算機信號輸入功能，以及外部遠程控制功能。
友好的操作方式和用戶界面
該監視器擁有豐富的附加功能，包括： 時間碼顯示（支持 LTC/VITC）； 安全區域標示、隱藏式字幕顯示（EIA/CEA-608 和 EIA/CEA-708，僅 SDI）、8 通道音頻電平表顯示、通過 HDMI 輸入實現的計算機信號輸入功能以及外部遠程控制功能。
一致的設計
與所有 LMD-A 系列產品一樣，LMD-A180 提供相同的用戶界面設計和出色的可操作性，并且采用一致的前控制面板設計。這意味著所有 LMD-A 監視器均可通過相同方式來操作和控制。
攝像機聚焦功能
LMD-A180 監視器能夠控制視頻信號的光圈，并在屏幕上顯示邊緣銳化的圖像，有助于進行攝像機輔助聚焦操作。此外，邊緣銳化能夠以用戶選定的顏色（白色、紅色、綠色、藍色和黃色）顯示，以實現更精確的聚焦。
用于現場優先檢查的倍線器模式和時間碼功能
LMD-A180 提供倍線器模式，在檢查場序和行閃爍時很有幫助。此外，LTC 和 VITC 時間碼可顯示在屏幕的頂部或底部。
屏幕Tally訊號
該監視器提供三種顏色（紅色、綠色和黃色）的屏幕Tally 功能。
網絡控制功能
LMD-A180 提供網絡控制功能，讓您能夠通過以太網，輕松升級監視器軟件。還可利用網絡功能，對系統環境中的多個單元進行集中控制。
自動白平衡調整
LMD-A180 監視器采用基于軟件的色溫（白平衡）校準功能，稱為監視器-自動白平衡調整 （Monitor_AutoWhiteAdjustment）。結合使用個人電腦和市面上的校準工具*，此功能可實現便捷的監視器白平衡調整。
* 請參考 AutoWhiteAdjustment 軟件下載頁面，了解該功能支持哪些探針。
增強的雙畫面功能
LMD-A180 具有雙畫面功能，能夠在監視器上同時顯示兩個輸入信號。此功能有助于顏色調整和攝像機取景。該功能提供多種模式：并排、劃像、混合、像差和自動輸入切換。當有多個同步 SDI 信號輸入時，此功能可發揮作用。
無同步并排模式具有低延遲，能夠監看兩個信號，而無需進行同步?？蓪⒚總€畫面配置為具有不同的幀速率的高清或標清，信號從 SDI 和 HDMI 輸入。此功能可與偽色功能、攝像機聚焦功能、主畫面上的元數據配合使用。
2K (2048 x 1080) 輸入和圖像切換
LMD-A180 監視器可顯示 2K（2048 x 1080 分辨率） 輸入。2K 信號有兩種顯示方式：全部 2K 縮減為高清（1920 x 1080）顯示，或使用圖像滑動功能以 2K 原生顯示。
攝像機/鏡頭元數據顯示功能和屏幕 Tally
根據 SMPTE RDD18 *文檔“視頻攝像機參數的采集元數據集”，LMD-A180 監視器可顯示攝像機和鏡頭元數據**集。此外，這些監視器還支持索尼私有元數據的子集**。該監視器還提供三種顏色（紅色、綠色和黃色）的屏幕 Tally 信號顯示功能。Tally 信號顯示的位置可更改為屏幕上部或下部。
* 并非支持所有元數據。
** F65、PMW-F55、PMW-F5、PXW-FS7M2 和 PXW-FS7 支持鏡頭元數據；另外，支持 SMPTE RDD18 的設備也支持鏡頭元數據。
變形圖像轉換和有效格式描述（AFD）功能
該監視器的失真圖像轉換功能*能夠正確顯示來自現場攝像機系統，經過水平壓縮的 3G/HD-SDI 信號。這些信號包括兩個主要系統：16:9 1920 x 1080（1280 x 720） 信號和 17:9 2048 x 1080 信號。這些信號可在監視器的屏幕上正確顯示。有效格式描述（AFD）功能**還能讀取 SDI 上的輔助數據標志，并且轉換標清圖像，讓它自動顯示在高清分辨率屏幕上。此功能可通過調整分辨率和寬高比來實現。
* 僅支持 3G/HD-SDI 和雙鏈路 HD-SDI。
** 僅支持 SD-SDI 信號。
靈活的區域標示、網格顯示、兩個中心標示和翻轉功能
您可在屏幕上自由設置兩個靈活的區域標記。由于線條顏色和粗細可以更改，這兩個標記很容易識別。
網格顯示功能可顯示隨機的多條垂直線和水平線，幫助用戶檢查畫面構圖。除了標準的中心標示 1 以外，還可使用中心標示 2。標示 2 讓用戶能夠更輕松地檢查中心部分的焦點。翻轉功能可沿著水平或垂直方向，將反轉的畫面轉回到正常視圖。
上電設置
通過上電設置，用戶可以選擇監視器開啟時的設置；其中包括上次記憶、用戶預設、出廠預設設置。因此，用戶可以準確快速地設置監視器。此功能對于租賃設備很有用。
帶有密碼鎖定和快捷功能鍵配置的用戶預設
當多位用戶共用同一臺監視器時，每位用戶可保存自己的設置數據，并在需要時調用該數據。這使用戶擺脫了耗時又重復的設置任務。當多位用戶共用同一臺監視器時，每位用戶可為色溫和用戶預設數據注冊自己的密碼。這樣可確保用戶正確調用以前的用戶預設數據，保護預設信息安全，避免未經授權的使用。為了提高功能鍵配置的速度，用戶只需重復按下功能鍵，即可快速前往設置菜單屏幕。
可拆卸的手柄和機架安裝
監視器配有可拆卸的手柄，適用于便攜式應用場景。將監視器安裝在墻上，或與 MB-L18 一同安裝在機架上時，可拆下手柄，減輕重量。
規格
圖像性能
面板
a-Si TFT 有源陣列液晶屏
圖像尺寸（對角線）
469.2 毫米
18.4 英寸
18.4 英寸
有效圖像尺寸（水平 x 垂直）
409.0 x 230.0 毫米
16 1/8 x 9 1/8 英寸
16 1/8 x 9 1/8 英寸
分辨率（水平 x 垂直）
1920 x 1080像素（全高清）
寬高比
16:9
像素效率
99.99%
顏色
約 10.73 億種顏色
視角（面板規格）
89°/89°/89°/89°（典型）（上/下/左/右對比度 > 10:1）
正常掃描
0% 掃描
輸入
復合輸入
BNC (x1)，1 Vp-p ±3dB，負同步
SDI 輸入
BNC (x2)
HDMI 輸入
HDMI (x1)（符合HDCP）
音頻輸入
立體聲迷你插孔 (x1)，-5 dBu 47 kΩ 或更高
并行控制
RJ-45 模塊化接口 8 針 (x1)
（可分配針）
（可分配針）
串行控制 (LAN)
RJ-45 (x1)（以太網，10BASE-T/100BASE-TX）
DC輸入
XLR 型 4 針（公）(x1)，DC 12 V 至 17 V（輸出阻抗 0.05 Ω 或更低）
輸出
復合輸出
BNC (x1)，環通，帶 75 Ω 自動終止功能
SDI 輸出
BNC (x2)，輸出信號幅度： 800 mVp-p ±10%，輸出阻抗： 75 Ω 不平衡
音頻監視器輸出
小型立體聲插孔 (x1)
揚聲器（內置）輸出
1.0 W（單聲道）
耳機輸出
小型立體聲插孔 (x1)
一般特性
電源要求
100 V to 240 V AC, 0.6 A to 0.4 A, 50/60 Hz
DC 12 V to 17 V, 5.0 A to 3.5 A
DC 12 V to 17 V, 5.0 A to 3.5 A
耗電量
約 60 W（最大值）
約 53 W（默認狀態下的平均耗電量）
約 0.3 W（待機狀態）
約 53 W（默認狀態下的平均耗電量）
約 0.3 W（待機狀態）
工作溫度
0°C 至 35°C（建議：20°C 至 30°C）
32°F至95°F（建議：68°F 至 86°F）
32°F至95°F（建議：68°F 至 86°F）
工作濕度
30% 至 85%（無冷凝）
儲存/運輸溫度
-20°C 至 +60°C
-4°F - +140°F
-4°F - +140°F
儲存/運輸濕度
0% 至 90%
工作/儲存/運輸壓力
700 hPa 至 1060 hPa
尺寸（長x高x寬）*1
444 x 310 x 70 mm（不含監視器支腳）
444 x 332.5 x 165mm（含監視器支腳）
17 1/2 x 12 1/4 x 2 7/8 英寸（不含監視器支腳）
17 1/2 x 13 1/8 x 6 1/2 英寸（含監視器支腳）
444 x 332.5 x 165mm（含監視器支腳）
17 1/2 x 12 1/4 x 2 7/8 英寸（不含監視器支腳）
17 1/2 x 13 1/8 x 6 1/2 英寸（含監視器支腳）
重量
約 4.8 kg（含監視器支腳）
約 10 磅 9.3 盎司（含監視器支腳）
約 10 磅 9.3 盎司（含監視器支腳）
隨機配件
交流電電源線(1)
交流插頭插座(1)
手柄(1)（含4顆螺絲）
使用前須知(1)
交流插頭插座(1)
手柄(1)（含4顆螺絲）
使用前須知(1)
選配件
BKM-PL18
MB-L18
MB-L18
注釋
備注
*1 尺寸數值均為近似值。
